Насосы регулируемые типа 313

Насосы типа 313 аксиально-поршневые регулируемые имеют широкий диапазон изменения рабочего объема, различные виды регулирования и управления. В исходном состоянии рабочий объем может быть как максимальным, так и минимальным. Управление

может быть позитивным или негативным. Позитивное управление увеличивает рабочий объем, а негативное управление уменьшает рабочий объем. Изменение рабочего объема вызывает изменение подачи и потребляемого (приводного) момента.

Ограничение минимального и максимального рабочих объемов производится регулировочными винтами.

Исполнение без ограничения рабочего объема (без винтов) является базовым.

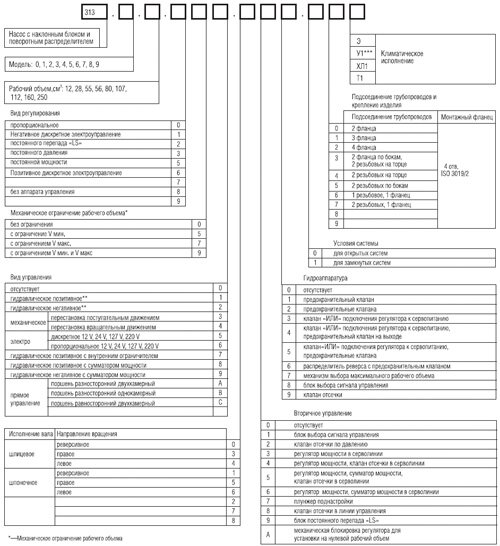

Обозначение регулируемых насосов задается по структурной схеме:

Пример записи обозначения регулируемого насоса 313.3.112.501.403

313 - насос регулируемый

3 - модель с роликовыми коническими подшипниками (4 - модель с биметалллическим блоком цилиндров)

112 - рабочий объем, см3

5 - с регулятором мощности

0 - без ограничения рабочего объема

1 - с гидравлической позитивной настройкой

4 - направление вращения вала левое, исполнение вала шлицевое

0 - вторичное управление отсутствует

3 - со встроенным клапаном подключения регулятора к сервопитанию

Структурная схема обозначения регулируемых насосов



Принцип работы насоса регулируемого типа 313
Принцип работы качающего узла насоса

Качающий узел состоит из вала, установленного в корпусе на подшипниках и блока цилиндров. Фланец вала через сферические головки шатунов соединен с поршнями и шипом. Поршни перемещаются в цилиндрах блока. Величина хода поршней определяется углом, образованным осями вращения блока цилиндров и вала.

Блок по сферической поверхности контактирует с распределителем, который противоположной стороной прилегает к опорной поверхности корпуса регулятора.

Со стороны конца вала насос закрывается крышкой, уплотненной резиновым кольцом и манжетой.

При работе насоса вал приводится во вращение от двигателя. Вращение вала передается шатунам, от них через поршни - блоку цилиндров.

Каждый поршень за одну половину оборота вала производит всасывание, за другую - нагнетание рабочей жидкости в гидросистему.

Давление на выходе из насоса определяется нагрузкой на рабочий орган и ограничивается предохранительным клапаном гидросистемы.

Подача определяется частотой вращения вала насоса, а также собственным рабочим объемом насоса.

Рабочий объем определяется углом наклона блока цилиндров относительно оси вала.

Принцип работы регулятора

Регулятор состоит из установленных в корпусе ступенчатого поршня, пальца, фиксирующего винта, двухкромочного золотника с башмаком и подпятником, двуплечевого рычага, крышки, в которой размещены детали, имеющие различное функциональное назначение. Снизу блок регулятора закрывается стаканом с уплотнительным кольцом.

Детали, входящие в крышку, меняют соотношение моментов на рычаге и положение золотника относительно пальца. В нейтральном положении золотник обеспечивает равновесие сил, действующих на поршень регулятора. Смещение золотника от нейтрального положения вправо или влево вызывает изменение давления в полости большего диаметра поршня и смещение последнего.

При перемещении поршня, связанного с качающим узлом через сферическую головку пальца, происходит изменение угла наклона блока цилиндров и изменение рабочего объема.

Полость цилиндра меньшего диаметра поршня постоянно соединена с каналом высокого давления.

Полость под цилиндром большего диаметра через отверстия в пальце, распределительный поясок золотника и отверстие в винте может соединяться либо с высоким давлением, либо с дренажом.

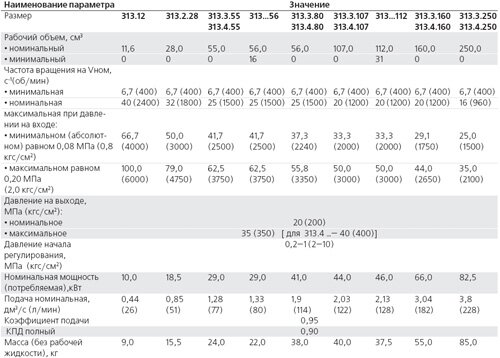

Технические характеристики насосов

Насосы типа

313,12, 313.2.28, 313.3.55, 313.4.55, 313.3.80, 313.4.80, 313.3.107, 313.4.107, 313.3.160, 313.4.160

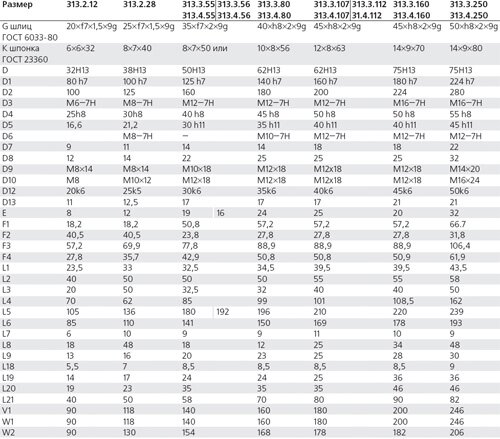

Таблица присоединительных размеров



Таблица присоединительных размеров для изделий 313,56 и 313,112 ранних выпусков

(остальные размеры совпадают с изделиями 313.3.56 и 313.3.112)



Насосы с пропорциональной позитивной гидравлической настройкой и клапаном отсечки в серволинии




313 РЭ1 Книга 1

313 ... 55. 007. 383
  80. 057. 483
  107. 077. 38
  160. 097. 48


Регулятор насоса:

  • изменяет подачу Q в зависимости от сигнала опера -
  • тора
  • обеспечивает автоматический вывод насоса на минимальный объем Vmin, при заданном давлении отсечки
  • Ротс в гидросистеме.



Насоссы типа L H C W
313 ... 55. ... 323 345 185 190
313 ... 80. ... 352 358 196 197
313 ... 07. ... 372 363 202 202
313 ... 160. .. 402 432 255 216

Примечание - Насосы типа 313 .... 007,3 (4) не имеют клапана Y

S - линия всасывания;

А - линия нагнетания;

Х - управление (отв.М12Ч1 ,5-7Н) ГОСТ 25065-90;

У - внешнее питание регулятора, 3 МПа не менее (штуцер

М16Ч1 ,5-7Н);

Z - винт настройки Ру н;

V - винт настройки клапана отсечки.

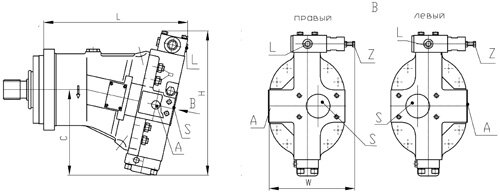

Насосы с пропорциональной позитивной гидравлической настройкой 313 ... 55. 007. 3

Регулятор насоса изменяет подачу Q в зависимости от сигнала оператора.

313 ... 55. 007. 3
  80. 057. 4
  107. 077. 303
  160. 097. 403






Насосы типа L H C
313 ... 5. ... 323 315 185
313 ... 80. ... 352 328 196
313 ... 107. ... 372 333 202
313 ... 160. ... 402 402 255

Примечание - Насосы типа 313 .... 007,3 (4) не имеют
У клапана



S - линия всасывания;

А - линия нагнетания;

Х - управление (отв. М12Ч1 ,5-7Н) ГОСТ 25065-90;

У - внешнее питание регулятора, 3 МПа не менее (штуцер

М16Ч1 ,5-7Н);

Z - винт настройки Ру н.

Насосы с регулятором постоянного перепада давления (LS)



313 РЭ1 Книга 9

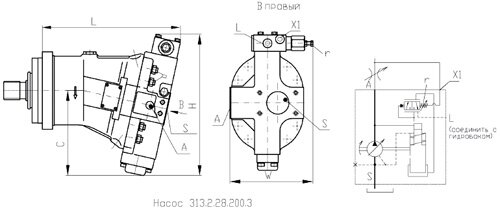

313 ... 55. 200. 3
  80. 250. 4
  107. 270.
  160. 290.

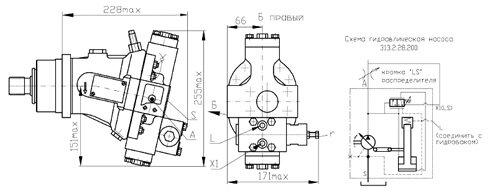

313,2 28


Регулятор насоса обеспечивает постоянный перепад давления на кромке LS распределителя посредством регулирования подачи Q (аналогично автоматическому регулятору потока).







Насосы типа L H C W
313.3.55 ... 295 320 185 182
313.3.80 .. 325 335 196 195
313.3.107 ... 338 340 202 202
313.3.160 ... 375 408 255 216

Примечание - Насосы типа 313 .... 007,3 (4) не имеют клапана Y

 S - линия всасывания;
А - линия нагнетания;
Х1 - магистраль LS
М12 × 1,5-7Н ГОСТ 25065-90 (подвод LS-распределителя);
R - винт настройки поддерживаемого перепада (1,5 --
2,5 МПа);
L - линия слива (соединить с гидробаком) М12 × 1,5-7Н
ГОСТ 25065-90.


Насосы с регулятором постоянного перепада давления (LS) и клапаном отсечки по давления

313 РЭ1 Книга 10
Регулятор насоса:
  • обеспечивает постоянный перепад давления на
кромке LS распределителя посредством регулирова -
ния подачи Q (аналогично автоматическому регулято -
ру потока);
  • ограничивает давление Р в гидросистеме, по -
средством регулирования подачи насоса Q, на режи -
мах с большим давлением Р и малой подачей Q (на -
пример: работа рабочего органа в упор).

313 ... 55. 200. 32
  80. 250. 42
  107. 270.
  160. 290.





Насосы типа L H C W
313 ... 55 ... 302 356 185 195
313 ... 80. 333 375 196 195
313 ... 107. ... 348 378 202 202
313 ... 160. ... 383 448 255 219



S - линия всасывания;

А - линия нагнетания;

Х1 - магистраль LS М12Ч1 ,5-7Н ГОСТ 25065-90 (подвод от LS

распределителя);

V - винт настройки клапана отсечки;

R - винт настройки поддерживаемого перепада (1,5 --

2,5 МПа)

L - линия слива регулятора (соединить с гидробаком)

М12Ч1 ,5-7Н ГОСТ 25065-90


Насосы с регулятором постоянного давления

313 РЭ1 Книга 4


313 ... 55. 300. 3
  80. 350. 4
  107. 370.
  160. 390.
313,2 28


Регулятор насоса обеспечивает постоянное дав -

ление Рп в гидросистеме посредством регулирова -

ния подачи Q.



S - линия всасывания;

А - линия нагнетания;

Z - винт настройки клапана давления;

L - линия слива (соединить с гидробаком) М12Ч1 ,5-7Н

ГОСТ 25065-90




Насосы типа L H C W
313 ... 55. ... 253 320 185 179
313 ... 80. ... 325 335 196 179
313 ... 107. ... 340 346 209 184
313 ... 160. ... 375 408 255 198
